تقسیم توان مفید در شبکه DC چند ترمینال

در این بخش پروژه تقسیم توان مفید در شبکه DC چند ترمینال (MTDC) با کنترل افت تطبیقی را که با عنوان مقاله Adaptive Droop Control for Effective Power Sharing in Multi-Terminal DC (MTDC) Grids را برای شما عزیزان آماده کرده ایم که با استفاده از نرم افزار PSCAD و Simulink متلب شبیه سازی شده است. در ادامه می توانید مقاله اصلی را به صورت رایگان دانلود کنید و همچنین فیلم و تصاویری از خروجی شبیه سازی را به صورت آنلاین مشاهده نمایید.

قطع مبدل در شبکه DC چند ترمینال

زمانی که در یک شبکه DC چند ترمینال مبدل قطع می شود، تقسیم بندی نیروی عدم تطابق بار توسط ایستگاه های مبدل سالم به صورت مناسب اهمیت فراوانی دارد. مقدار ثابتی از افت فشار در حلقه های کنترل اتصال شبکه های DC، می تواند در مشخصات مبدل توزیع مناسبی را تنظیم کند.

معرفی مقاله مرجع

در هر یک از ایستگاه های مبدل با در نظر گرفتن میزان بلندی طاق موجود، یک طرح برای تطبیق ضرایب افت تقسیم توان ارائه شده است. مزایایی که استفاده از این روش به دنبال دارد، افت تطبیقی با قابلیت تطبیق به خاطر تقسیم نیروی مستقل توسط شبیه سازی گذرا روی یک شبکه MTDC با چهار مبدل دو قطبی و کابل شبکه دی سی با سیم برگشت فلزی می باشد. شبیه سازی های انجام شده در سیمولینک در دو سناریو متفاوت بوده است و نتایج به منطور قطع یکسوساز و همچنین نقص مبدل ارائه شده است. نتایجی که از خروجی ها بدست آمده اند نشان می دهند که نقاطی که به طور تحلیلی بدست آمده اند با نقاط عملیاتی احتمالی که از شبیه سازی گذرا، با حالت پایدار بدست آمده اند، همخوانی دارند. همچنین تاثیر ضرایب افت مختلف بر میزان پایداری شبکه MTDC برقرار می باشد.

تصاویری از خروجی پروژه تقسیم توان مفید در شبکه DC چند ترمینال

power sharing in mtdc with simulink 1231 2 تقسیم توان مفید در شبکه DC چند ترمینال (MTDC) با سیمولینک MATLAB

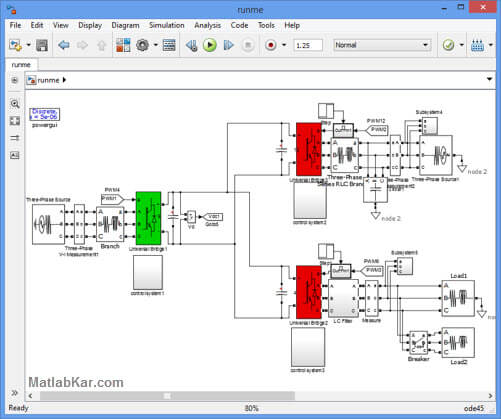

شکل ۲
